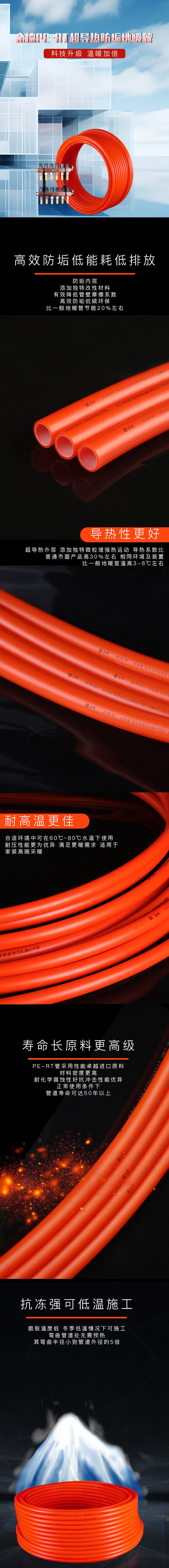

產品系列:PE-RT超導熱防垢地暖專用管
進口原料 品質保障
導熱內層 性能更佳
高效防垢 能耗更低
輸送量大 成本更低
抗凍性強 施工便捷
產品規格:外徑16、20、25、32
產品顏色:橘紅
定尺長度:200米/件;300米/件
一、施工安裝前應具備下列條件
設計施工圖紙和施工現場具有供水或供電條件,有儲放材料的臨時設施,已完成墻面粉刷、外窗、外門已安裝完畢,廚房衛生間應做完閉水實驗并經過驗收。
二、地面層:找平層,保證地面水平,便于施工。
三、絕熱保溫層的鋪設 :絕熱保溫層一般使用聚苯乙烯保溫板,密度為20-25㎏/m3,絕熱層相互間接合應嚴密。直接與土壤接觸或有潮氣侵入的地面,在鋪設絕熱層之前應先鋪一層防潮層。
四、鋁箔鋪設:熱反射的作用,目的是隔熱,使熱量向上發射。
五、 鋼絲網鋪設,主要是固定管材,鋼網的寬度一般為150—200MM。
六、管材固定:可采用下列方法之一的固定方式,用固定卡將加熱管直接固定在絕熱板上, 用扎帶將加熱管固定在鋪設于絕熱層的網格上。 直接卡在鋪設于絕熱層表面的專用管架或管卡上。直接固定于絕熱層表面凸起間形成的凹槽內。 加熱管彎頭兩端宜設固定卡,加熱管固定點的間距直管段固定點間距宜為0.5—0.7m彎曲管段固定點間距宜為0.2—0.3 m 。
七、管材鋪設:
1、 家用地暖鋪設,管間距一般不大于25cm,公共場所一般25-30cm間距。管子最密的間距不小于15cm。安裝管子時,木板上不能有釘子并嚴防手推車壓。
2、地暖鋪設時,管間距≤100mm地方須設柔性波紋護管。
3、地?zé)峁芘c分水器連接時,加熱管切割,應采用專用工具,切口應平整,斷口面應垂直管軸線;并用整圓器整圓后,在彎管器的作用下,垂直連接。
4、加熱管固定點的間距,直管段部分固定間距宜為0.7-1.0m,彎曲管段部分的固定點間距宜為0.2-0.3m。每路地暖管管間距的安裝誤差不應大于10mm。管子彎曲時不得出現“死折”,出現“死折”時應整根管更換。
5、地?zé)峁懿某龅孛嬷练炙鬟B接處的明裝管段,外部應加裝塑料套管。
6、加熱管的環路布置不宜穿越填充層內的伸縮縫;必須穿越時,伸縮縫處應設長度為300mm的柔性波紋套管。
7、填充層施工前應在沒鋪設加熱管的空處搭設跳板,手推車中的砼應先倒在擱置在跳板上的木板上,再用平頭鐵鍬回填; 所有施工人員應穿軟底鞋,分水器所有敝口處必須全部封堵。
8、已安裝好的分水器應嚴實地全部包裹起來,亦可將分水器取下,待門、窗安裝完畢,再進行分水器的二次安裝。
9、木地板宜選用耐熱復合木地板;面層施工時,不得剔、鑿、割、鉆和釘填充層,不得向填充層內楔入任何物件。
10、供水溫度為60℃,回水溫度為50℃,溫差為10℃左右;系統最大長期工作壓力不得超過0.8MPa;地暖系統內介質的流速為0.25m/s。
11、連接在同一分、集水器上的同一管徑各環路加熱管的長度宜盡量接近,并不宜超過120m。加熱管的布置,應根據保證地面溫度均勻的原則,選擇采用回折型(旋轉型)、平行型(直列型)。
12、分、集水器應在開始鋪設加熱管之前進行安裝。水平安裝時,一般宜將分水器安裝在上,集水器安裝在下,中心距宜為200mm,集水器中心距地面應不小于300 mm。
產品規格:外徑16、20、25、32
產品顏色:橘紅
定尺長度:200米/件;300米/件
一、施工安裝前應具備下列條件
設計施工圖紙和施工現場具有供水或供電條件,有儲放材料的臨時設施,已完成墻面粉刷、外窗、外門已安裝完畢,廚房衛生間應做完閉水實驗并經過驗收。
二、地面層:找平層,保證地面水平,便于施工。
三、絕熱保溫層的鋪設 :絕熱保溫層一般使用聚苯乙烯保溫板,密度為20-25㎏/m3,絕熱層相互間接合應嚴密。直接與土壤接觸或有潮氣侵入的地面,在鋪設絕熱層之前應先鋪一層防潮層。
四、鋁箔鋪設:熱反射的作用,目的是隔熱,使熱量向上發射。
五、 鋼絲網鋪設,主要是固定管材,鋼網的寬度一般為150—200MM。
六、管材固定:可采用下列方法之一的固定方式,用固定卡將加熱管直接固定在絕熱板上, 用扎帶將加熱管固定在鋪設于絕熱層的網格上。 直接卡在鋪設于絕熱層表面的專用管架或管卡上。直接固定于絕熱層表面凸起間形成的凹槽內。 加熱管彎頭兩端宜設固定卡,加熱管固定點的間距直管段固定點間距宜為0.5—0.7m彎曲管段固定點間距宜為0.2—0.3 m 。
七、管材鋪設:
1、 家用地暖鋪設,管間距一般不大于25cm,公共場所一般25-30cm間距。管子最密的間距不小于15cm。安裝管子時,木板上不能有釘子并嚴防手推車壓。
2、地暖鋪設時,管間距≤100mm地方須設柔性波紋護管。
3、地?zé)峁芘c分水器連接時,加熱管切割,應采用專用工具,切口應平整,斷口面應垂直管軸線;并用整圓器整圓后,在彎管器的作用下,垂直連接。
4、加熱管固定點的間距,直管段部分固定間距宜為0.7-1.0m,彎曲管段部分的固定點間距宜為0.2-0.3m。每路地暖管管間距的安裝誤差不應大于10mm。管子彎曲時不得出現“死折”,出現“死折”時應整根管更換。
5、地?zé)峁懿某龅孛嬷练炙鬟B接處的明裝管段,外部應加裝塑料套管。
6、加熱管的環路布置不宜穿越填充層內的伸縮縫;必須穿越時,伸縮縫處應設長度為300mm的柔性波紋套管。
7、填充層施工前應在沒鋪設加熱管的空處搭設跳板,手推車中的砼應先倒在擱置在跳板上的木板上,再用平頭鐵鍬回填; 所有施工人員應穿軟底鞋,分水器所有敝口處必須全部封堵。
8、已安裝好的分水器應嚴實地全部包裹起來,亦可將分水器取下,待門、窗安裝完畢,再進行分水器的二次安裝。
9、木地板宜選用耐熱復合木地板;面層施工時,不得剔、鑿、割、鉆和釘填充層,不得向填充層內楔入任何物件。
10、供水溫度為60℃,回水溫度為50℃,溫差為10℃左右;系統最大長期工作壓力不得超過0.8MPa;地暖系統內介質的流速為0.25m/s。
11、連接在同一分、集水器上的同一管徑各環路加熱管的長度宜盡量接近,并不宜超過120m。加熱管的布置,應根據保證地面溫度均勻的原則,選擇采用回折型(旋轉型)、平行型(直列型)。
12、分、集水器應在開始鋪設加熱管之前進行安裝。水平安裝時,一般宜將分水器安裝在上,集水器安裝在下,中心距宜為200mm,集水器中心距地面應不小于300 mm。
